详解HDPE双壁波纹管在市政道路雨水管线是如何设计的?
新建道路其道路两侧的地块大多还没开发，道路控制红线边很少有现状的建筑物，另外拟建道路下面也没有已建其它管线制约，所以雨污水管道位置设计不受其他因素干扰，只有按照满足管道的设计规范要求和收水功能、节约工程造价、给其它管线预留布置空间的 3 个原则设计即可。针对不同的路幅宽度，详述如下：
1.1
40m 以内(含 40m)的路幅宽度
根据《城市工程管线综合规划规范》GB50289-98 的要求，路幅宽度小于 50m 的，宜单侧布置雨污水管线，本案例均按单侧布管设计。
1.1.1 雨水管道位置
需要按机动车道宽度≥24m 和<24m 两种情况来进行分析。
，对于机动车道宽度≥24m 的，建议将雨水干管设计在机动车道下，且避开车辆轮迹线的位置。
按《室外排水设计规范》GB50014-2006 要求，雨水口连接管长度不宜超过 25m，雨水口埋设深度不宜大于 1m。如果放置在车行道以外位置，则雨水口连接管长度一般都会大于 25m 规范还规定，雨水口连接管坡度不得小于 1%，按照车行道下管顶覆土厚度不应小于0.7m的规范要求，则雨水口起端埋深为 1m，终端埋深少为1.25m，以减小雨水口埋深和连接管长度。这样设计既满足规范要求， 还能在机动车道以外给其它管线的埋设预留了足够的空间。排水设计时，需要对车行道上的检查井井圈进行加固设计，对于井盖座则选择带防噪消音功能的球铁重型井盖座。
第二，对于机动车道宽度<24m 的，需要按道路路幅分配情况而定，详述如下:
①人行道和非机动车道设计是人非一体，且机动车道和非机动车道之间有绿化带，建议雨水管放置在车行道以内，并避开车辆轮迹线的位置。
②人行道和非机动车道设计是人非一体，并且机动车道和非机动车道之间没有绿化带，建议按下面两种情况区别布置。道路宽度≤24m，建议将雨水管道放置在距红线内边 1m 处。道路宽度>24m 且≤40m，建议将雨水管道放置在靠近机动车道外边线约 2m 的非机动车道上。以上两种布置位置，均在满足规范的情况下，避免了将雨水管道布置在车行道下的 3 个不利因素：车行道上的检查井井圈是施工的薄弱环节，容易被车辆压塌瘪，虽然设计也有检查井井圈加固措施，但由于施工质量难于控制， 井圈周围路面损坏、塌瘪现象难于避免，且不易;井盖座随着车轮的碾压，产生噪音污染较大;管道检修维护时，对道路交通影响较大。
③人行道和非机动车道设计不是浑然一体，建议将雨水管道设计在非机动车道以内，满足雨水口连接管长度≤25m 的位置，若不能满足满足雨水口连接管长度≤25m，则按位置布置。
1.1.2 污水管道位置
建议布置在雨水管道另一侧道路的红线内边 1m 处。道路上污水干管的主要是收集道路两旁地块和相互交叉道路转输的污水。把污水干管设计在这位置，一则可以在干管所在一侧不再设计污水预备管也可以方便地收集干管所在一侧的地块的污水， 另一方面干管所在另一侧的污水则可以通过在间距120m~200m 处的检查井处向道路另一侧布置过路预留管井来收集，以满足污水管道的收水功能。假如污水管道设计在离红线内边较远的地方，则需要在道路的两侧都要预留污水管和检查井。虽然预埋管长度相差不多，但是按平均间距 120m 测算，每公里则少要多做 8 座污水检查井，增加了工程造价。同时按检查井常规间距30m~40m 推算，布置管道一侧的地块的污水可以在间距 30m~40m 就近排入道路的污水干管，这对于路边建筑物来说，大大缩短了从建筑物到污水干管间的污水管道铺设距离，节约工程投资，也了某些用户为图方便，就近把污水排入雨水井的可能性。污水管道一般管径都不大，除掉进污水处理厂的主干管，其管径一般不大于d800，其相应的检查井大外径尺寸也小于 2m，所以将其布置在机动车道以外位置，其占用地下空间也很有限，对于其它管线的埋设影响很小。图 1~4 为四种情况下，40m 以内(含 40m)的路幅的雨污水管线位置设计示意图。
1.2
40m~50m(不含 40m 和 50m)的路幅宽度
根据《城市工程管线综合规划规范》GB50289-98 的要求，路幅宽度小于 50m 的，宜单侧布置雨污水管线，本案例按单侧布管设计。
1.2.1 雨水管道位置
同 40m 以内(含 40m)的路幅宽度的雨水管道布置。
1.2.2污水管道位置
建议布置在距雨水管道所在一侧道路红线内边不超过 39m 的机动车道以外的位置。如此设计，主要是由于污水预留管道长度的限制。根据《室外排水设计规范》GB50014-2006 要求d300 和d400 污水管道检查井的大间距宜为 40m，再结合现实中管道清淤疏浚条件的限制，设计时好把检查井间距控制在 40m 之内。收集两侧地块污水的预留管管径一般不大于d400，所以对于这种情况，不宜再放置在雨水管道另一侧道路的红线内边 1m 处，如果这样放置，则在污水干管检查井和道路另一侧红线外边预留的检查井间距将大于 40m，检修不易。故建议布置在距雨水管道所在一侧道路红线内边不超过 39m 的机动车道以外的位置，因为设计中一般预留管井都在红线外 1m 处，这样刚好不超过 40m。于是放置在非机动车道还是人行道下，则要兼顾其它管线的埋设要求和方便，灵活处理。
根据《城市工程管线综合规划规范》GB50289-98的要求，道路红线宽度超过50m的城市干道应在道路两侧布置排水管线，本案例按双侧布管设计。
1.3.1雨水管道位置
建议雨水管道尽量布置在车行道外边线和人行道内边线之间非机动车道上。这样设计，一方面避免了雨水管道布置在车行道上，另一方面也可以尽量缩短雨水口连接管和雨水预留管道的长度。
1.3.2污水管道位置
建议布置在距道路两侧红线内边lm处。如此一来不但可以满足污水管道的设计规范要求及收水功能要求，也大大地方便了道路两侧地块建筑物污水的就近接入，大大节约了工程造价图5是一个典型的60m宽的路幅的雨污水管线位置布置图。
2.老路改造项目
2.1
老路下面原来已经埋设过雨污水管道
对于这种情况，一般设计时，如果采用老管利用，则原有位置不变。如设计废除老管，新建雨水和污水管道，建议根据改造道路下已建保留和拟建的各种管线情况，以及改建道路的路幅分配，参照新建项目酌情处理。但是必须注意的是，污水干管是否宜布置在距道路红线内边1m的位置，需要结合道路两侧现状建筑物的情况再确定。如果老路两侧有现状建筑物，并且离道路较近，小于2m，则污水管道就不能再设计在距道路红线内边lm的位置。因为污水管道埋设一般较大，深挖沟槽会对建筑物的基础有影响。所以在设计时，必须以为考虑，在满足和使用功能的情况下，再考虑方便收水、缩短预留管长度、减少预留井数量等。
2.2
老路下面没有现状雨污水管道

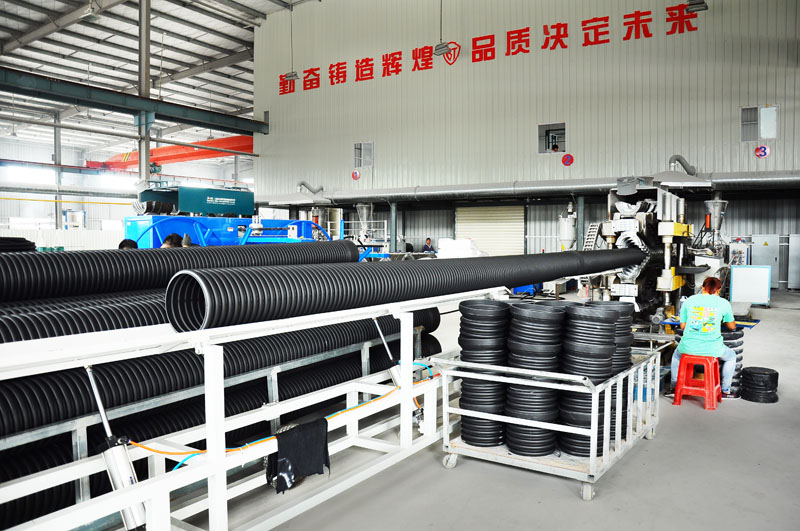

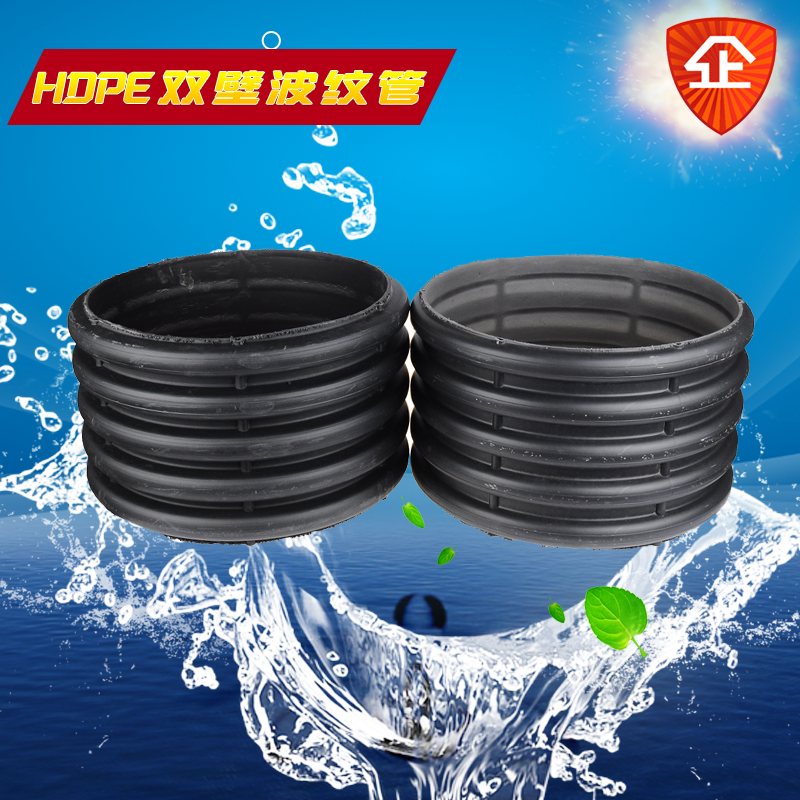

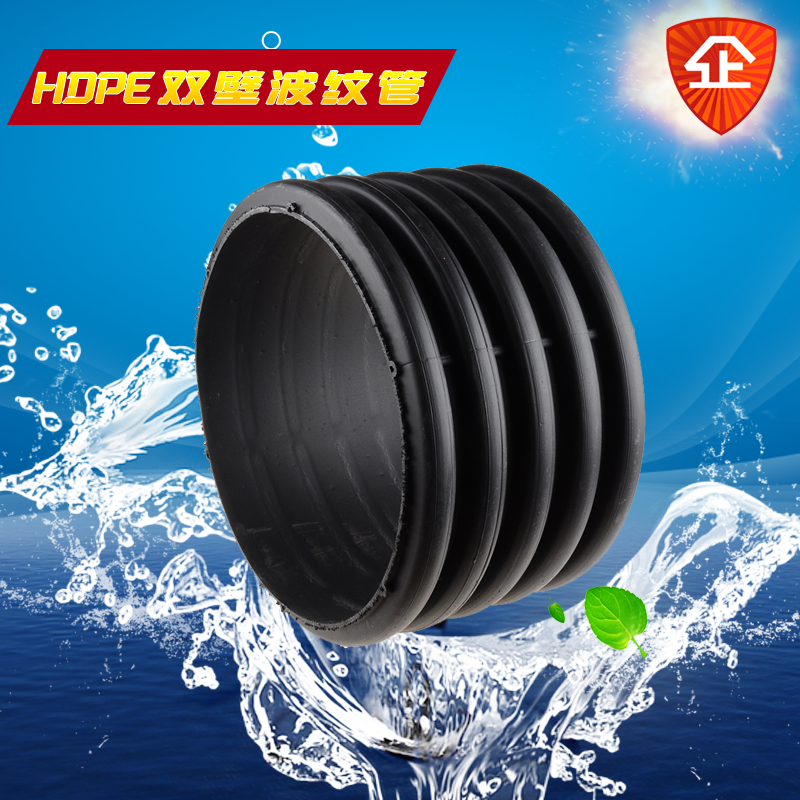

摘要:HDPE双壁波纹管是以高密度聚乙烯为原料的一种新型轻质塑料管材,具有质量轻、耐高压、韧性好、寿长、便于运输等特点.其优异的管壁结构设计,与其他结构的管材相比,成本大大,并且由于连接方便、可靠,在国内外得到广泛应用.HDPE管;塑料管;耐高压;韧性;应用 HDPE管是以进口优质的高密度聚乙烯为主要材料的一种新型耐酸、耐腐蚀、抗压、读的绿色环保管材,属于环保节能型高新技术产品,使用年限达50年以上.管材较轻,便于运输、安装、施工,连接可靠,工程综合造价低,在国内外得到广泛应用.建设部规定在埋地管的使用中限制使用混凝土管, 使用HDPE管,HDPE管是混凝土管和铸铁管的更新换代产品.
1施工前的准备
1.1管材验收管道安装前,应对管材及其连接件进行检查验收,包括管材的检验报告、产品质量保证书、厂商提供与产品有关的技术文件及查验管材的产品合格标志.其产品质量应满足表1及表2的规定.
1.2管材的运输及堆放由于HDPE管材比较柔软,当气温变化或场地 不平整安放不好等情况时,管身会发生少许变形. 因此,管材堆放时应注意以下问题.
1)管材在装卸、运输、堆放时,应轻卸轻放,不得抛落拖滚和相互撞击.
2)管材吊装时应用软质绳捆扎牢固,采用2个吊点起吊.严禁用绳子串心吊装.
3)管材直接堆放在地面上,地面必须平坦,严禁将管材放在尖锐的硬物上,所有堆放的管材需采取防止滚动的措施.
4)为便于施工取管,管材宜按种类、规格、等级分类堆放.
5)管材如长时间存放,宜放置于棚库内,如需露天堆放,尤其是夏季或气温较高的天气,应加以遮盖,不能受日光长时间的暴晒.
6)管材和管件不得与会产生腐蚀的油类和其他有害化工原料接触.
2沟槽开挖及管基处理
1)开挖沟槽应严格控制基底标高,不得扰动基面.开挖时,对基底设计标高0.2~0.3m的原状土,安装管道前采用人工清理设计标高.局部超挖或发生扰动,可换填粒径较小的天然级配的石料或碎石,整平夯实.
2)根据设计埋设深度、土质与地下水位,确定施工方法.沟槽宽度以适于槽下作业为宜,底槽宽度应符合设计要求,槽底不得受水泡或受水冻,应坚实稳定.
3)一般采用砂砾垫层基础,垫层材料要铺设均匀,对一般土质地段,基底可铺设一层厚度为0.1m 的粗砂基础.对软土地基,槽底又处在地下水位以下时,宜铺垫一层砂砾层,其厚度不小于0.15m, 上面再铺中、粗砂垫层,厚度不小于0.05m,垫层总厚度不小于0.20m.
4)沟槽断面形式应根据施工现场环境、槽深、地下水位高低、土质情况、施工设备及季节影响等因素综合考虑选定.
5)沟槽开挖宽度应根据管径大小和开挖深度确定,且便于管道敷设和安装,并应考虑夯实机具便于作和地下水便于排出.见表3
6)雨季施工时,应尽可能缩短开槽长度,做到成槽快,回填快.
7)管道基础应夯实且表面平整,其密度按轻型击实,实验标准不得低于90%.
8)管道基础在接口部位的凹槽,宜在铺设管道时随铺随挖,长度一般为0.4~0.6m,深度为0.05 ~0.1m,凹槽宽度为管径的1.1倍.
3管道安装
3.1 HDPE双壁波纹管道铺设管道铺设前,应对开槽后的槽度、凹槽深度、基础表面标高、检查井等作业项目分别进行检查,沟槽应无污染杂物,基面无扰动,检查合格后方可进行管道敷设.同时,必须按产品标准对管材逐节进行检验,不符合标准者,严禁下管铺设.因HDPE管道自重轻,安装无需使用大型机械.对于沟槽深小于3m、公称直径DN500的管材宜采用人工下管及安装;沟槽深大于3m、管径大于500mm的管道, 用非金属绳索运送管道,使管道平稳地放在沟槽的管位上.混合槽或支撑槽因支撑的影响,从槽的一端集中下管,在槽底将管道移安装位置,进行安装.管道长短调整,应用手锯切割,断面垂直平整, 避免有损坏.管道铺设后,因意外因素造成管壁出现局部损坏时,须采取修补或换管措施.

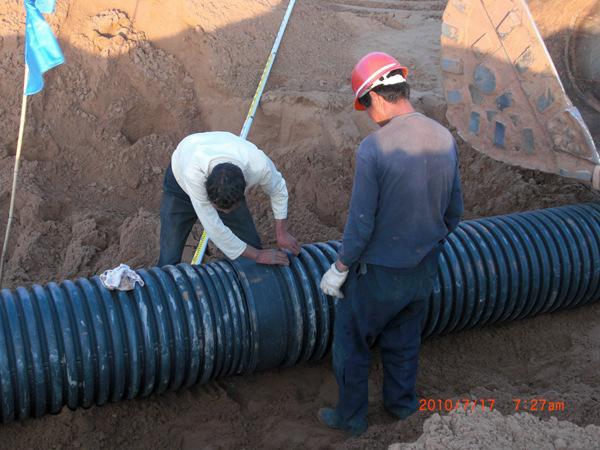

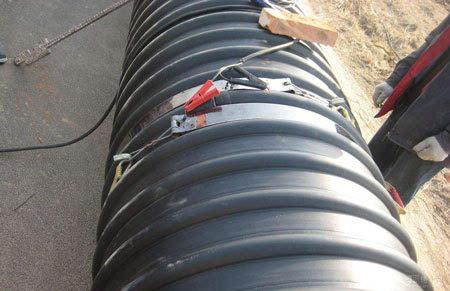

3.2管道接口处理管道接口处理采用电热熔焊接.连接前应将两根管子调整到一定高度后保持水平状,由人工用力顶住管子的两端,尽量使接口处接触严实,用布抹干净管道接口处外侧的泥土、水分等.将电热熔焊连接带的放在连接部位后认真包紧,使之与管材贴合,并用100mm宽的胶条填实电热熔焊连接处缝隙,连接热熔机和电热熔焊连接带两边的电源接头后,设定好电热熔机的加热电流与加热时间即可进行焊接,到达设定时间后,电热熔焊连接处的熔融状态是否均匀,按照规定的冷却时间冷却后即可松开紧固件.
3.3管道修补管道敷设后,因意外造成管材局部损坏,在损坏部位面积较小时,可采用如下修补措施.
1)管道的外壁发生局部、较小部位裂缝、孔洞在20mm以内时,可先用棉纱将损坏的部位清理干净,然后用环已酮刷基面,从未使用的管道相应部位取下相似形状的管材进行焊接,用土工布包缠固定.
1)管道的外壁损坏部位呈现管壁破碎或长度不超过100mm的孔洞时,用刮刀将破碎的管壁或孔洞剔除,剔出部位周边50mm范围内用环已酮清理干净,再从相同管材相应部位取下相当损坏面积2倍的弧形板,热风焊接在损坏部位,用铅丝包扎固定.
3.4管道闭水试验管道铺设完毕经检验合格后,采用闭水检验法检验管道的密闭性.以相邻两检查井的管道为一分段,向管道内充水,并保持上游管顶以上2m水头的压力.外观不得有漏水现象,管道24h的渗水量不大于计算允许渗水量.
3.5管道回填管道安装合格后,立即回填土.沟槽回填从管底部位开始,用人工回填离管顶0.7m处,其余部位用机械从管道轴线两侧同时回填.回填时应对称分层夯实,以确保管道及检查井不产生位移. 从管底离管顶0.4m范围内的沟槽回填材料,可采用碎石屑、粒径小于40mm的砂砾、中砂、粗砂或开挖出的良质土,其余部位道路结构层下,采用沟槽土回填.回填严格按照现行规程进行,每层回填厚度不大于0.2m,分层夯实,见表4.
3.6管道变形控制
1)埋地管道应通过管沟回填材料的选择、填筑和压实等控制手段,使管道与土共同作用,以减少埋地管道的变形量.
2)在沟槽回填设计标高后,12~24h内进行变形量的观测,其变形量应不大于管内径的3%,长期累积残余变形量不大于管内径的5%.
3)要利用管道胸腔部分回填过程中的管道竖向反向变形来抵消部分由于管道上部静荷载和活荷载作用引起的管道竖向变形,使管道周围回填土具有较大的密实度和对管道的
支撑反力.
4结束语
HDPE管以其独特的加工、良好的材料性能、经济性、环保性及施工方便等优点,在国内外得到广泛应用,是取代传统管材的理想产品.相信 HDPE管会有更为广阔的应用前景.此情况参照老路改建项目中新建雨污水管道情况处理。
总之，雨污水管线位置设计必须在满足排水规范和管线综合规范的前提下，针对不同情况，灵活处理，以达到适用、方便、造价省。
