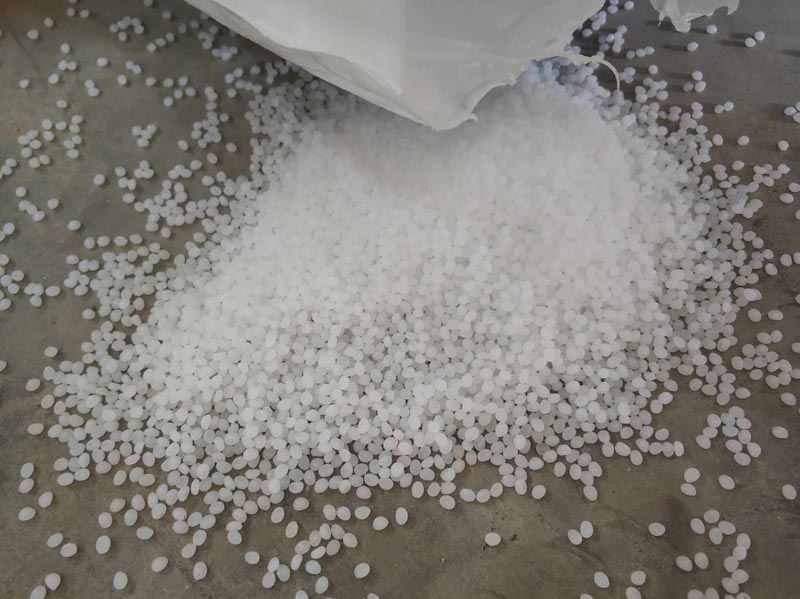

一.双壁波纹管原材料是高密度聚乙烯。
高密度聚乙烯(HDPE)双壁波纹管，是一种具有环状结构外壁和平滑内壁的新型管材，80年代初在德国首先研制成功。经过十多年的发展和完善，已经由单一的品种发展到完整的产品系列。目前在生产工艺和使用技术上已经成熟。
由于其优异的性能和相对经济的造价，在欧美等发达已经得到了极大的推广和应用。在我国，HDPE双壁波纹管的推广和应用正处在上升势态阶段，各项技术指标均达到使用标准。双壁波纹管内壁颜色通常有蓝色和黑色，部分品牌内壁会使用黄色。
二、扩展资料：
高密度聚乙烯(HDPE)具有优异的化学稳定性、耐老化及耐环境应力开裂的性能。由其为原材料生产出来的HDPE双壁波纹管属于柔性管。其要性能如下：
抗外压能力强：外壁呈环形波纹状结构，大大增强了管材的环刚度，从而增强了管道对土壤负荷的抵抗力，在这个性能方面，HDPE双壁波纹管与其他管材相比较具有的优势。
工程造价低：在同等负荷的条件下，HDPE双壁波纹管只需要较薄的管壁就可以满足要求。因此，与同材质规格的实壁相管比，能节约一半左右的原材料，所以HDPE双壁波纹管造价也较低。这是该管材的又一个很突出的特点。
施工方便：由于HDPE双壁波纹管重量轻，搬运和连接都很方便，所以施工快捷、维护工作简单。在工期紧和施工条件差的情况况下，其优势更加。
摩阻系数小，流量大：采用HDPE为材料的HDPE双壁波纹管比相同口径的其他管材可通过更大的流量。换言之，相同的流量要求下，可采用口径相对较小的HDPE双壁波纹管。
耐低温抗冲击性能：HDPE双壁波纹管的脆化温度是-70℃。一般低温条件下(-30℃以上)施工时不必采取特殊保护措施，冬季施工方便，而且，HDPE双壁波纹管有良好的抗冲击性。
化学稳定性佳：由于HDPE分子没有极性，所以化学稳定性极好。除少数的强氧化剂外，大多数化学介质对其不起破坏作用。一般使用环境的土壤、电力、酸碱因素都不会使该管道破坏，不滋生，不结垢，其流通面积不会随运行时间增加而减少。
使用寿长：在不受阳光紫外线条件下，HDPE的双壁波纹管的使用年限可达50年以上。
优异的耐磨性能：德国曾用试验证明，HDPE的耐磨性甚比钢管还要高几倍。
适当的挠曲度：一定长度的HDPE双壁波纹管轴向可略为挠曲，不受地面一定程度的不均匀沉降的影响，可以不用管件就直接铺在略为不直的沟槽内等等
MPP管又称IFB电力电缆保护管，分为开挖型和非开挖型，MPP非开挖管又称作MPP顶管或托拉管。MPP管采用改性聚丙烯为主要原材料。具有抗高温、耐外压的特点，适用于10KV以上高压输电线电缆排管管材。
MPP波纹电力管的作用是对高压电力电缆的保护，对高压输电、稳定重要，所MPP波纹电力管的安装焊接不可马虎，要严格按步骤进行。下面详细讲下MPP波纹电力管焊接的流程：
一、MPP波纹电力管焊接前的准备
1、检查焊机的电源，液压油，加热板等是否满足焊接要求。
2、对铣刀和油泵开关等进行空车试运行。
3、将与管材规格一致的卡瓦装入机架。
4、设定加热板温度焊接温度，一般的焊接温度在225℃，气温较低时，可适当提高5-10℃。在加热前，应用干净的软纸或布蘸酒精擦拭加热板表面，清洁其油污，杂物等，但应注意不要划伤PTFE(聚四氟乙烯)防粘层。
二、管材焊接
1、管材两端的污物。将管材置于机架卡瓦内，使两端伸出的长度相当。管材机架以外的部份应有支撑物托起。使管材轴线与机架线处于同一高度，然后将卡瓦固定好。置入铣刀，铣削管材。直到管材两端面均出现连续的切削后，撤掉压力，让铣刀空转两、三周后再退开活动架，关闭铣刀开关。切屑厚度应为0.1-1mm，通过调节铣刀片的高度调节切屑厚度。
2、取出铣刀，合拢两端管材。检查端面对其情况。管材两端错位量不应超过管壁厚的10%，合拢时管材两端面间没有间隙，缝隙宽度应符合下面规定：0.3mm(dn<225mm);0.5mm(225mm400mm)。如不符合要求，应再次铣削，直到满足上述要求为止。
3、测量拖拉力，包括移动夹具的摩擦阻力，及焊接工艺参数压力。二者叠加，确定实际压力。检查加热板温度是否达到设定值。当温度达到设定温度时，应再保温10分钟以上，待加热板温度均匀。如在气温较低的环境或大风条件下，应有保温措施，保温时间需延长。直到温度均匀且实际温度达到设定值。
4、当加热板温度达到设定值后，快速放入机架，施加规定的压力，直到管材两端圆周出现翻边且小卷边达到规定高度。
5、将压力减小到规定值，使管材端面与加热板之间刚好保持接触，继续加热到规定时间2分钟。
6、吸热时间达到规定值后，退开活动架，迅速取出加热板。然后合拢两管端。其切换时间应尽可能短，不能超过规定值。且合拢时的压力不能过大，否则会将熔融物料挤出，造成焊接质量下降。在焊接时，当对接完成后，应立即将其外层翻边去掉观察两对接端面之间熔融物料的多少。应保证两端面间有足够的熔融物料。如熔融物料过多，则适当增加合拢压力。反之，则适当减小合拢压力。知道确定佳压力为止。以确保焊接质量。
7、将压力上升规定值，保压冷却5分钟。自然冷却到常温后，卸压，松开卡瓦，取出管材，焊接完成。
双壁波纹污水管,IFB电力管:http://www.xxrl01.cn/news-hangyedongtai/155.html
